压配式轮胎：过盈配合如何实现可靠的扭矩传递

在工业车辆、工程机械和港口设备领域，轮胎与轮毂之间的连接可靠性直接关系到驱动力的传递效率和作业安全。充气轮胎通过气压将胎圈压在轮辋上，依靠摩擦力传递扭矩；实心轮胎则常采用压配式结构，即利用轮胎内圈与轮毂之间的过盈配合实现紧固。这种看似简单的机械连接方式，在重载、低速、恶劣工况下表现出良好的可靠性。那么，过盈配合是如何实现扭矩传递的？其中又有哪些设计要点？

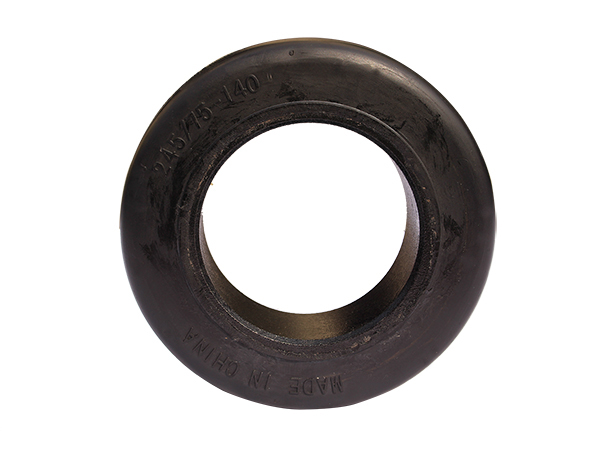

 压配式轮胎的结构特点

压配式轮胎通常由弹性体材料（如天然橡胶、聚氨酯或丁腈橡胶）制成，胎体为实心结构，没有内胎和气门。其内圈尺寸经过技术加工，与金属轮毂的外径形成过盈配合——即轮胎内径略小于轮毂外径。装配时，通过液压机施加压力，或将轮胎加热膨胀、轮毂冷却收缩，将轮毂强行压入轮胎内孔。待温度恢复后，轮胎内圈紧紧抱合在轮毂上，依靠二者之间的径向压力产生静摩擦力，用于传递驱动扭矩和制动力矩。

与充气轮胎依靠气压产生胎圈压力不同，压配式轮胎的压力完全来自过盈量产生的弹性变形。这种结构没有泄漏风险，也不需要定期补气，适用于存在刺扎、腐蚀或高温风险的作业环境。

 过盈配合的力学原理

过盈配合的本质是利用材料的弹性变形在接触界面上产生正压力。当轮胎内圈被撑大时，橡胶或聚氨酯材料发生压缩弹性变形，产生向内的回弹力，该回弹力作用在轮毂外圆上，形成接触压力。根据厚壁圆筒理论，过盈量越大、轮胎壁厚越大、材料弹性模量越高，接触压力越大。

扭矩传递能力由接触压力和摩擦系数共同决定。额定静摩擦力矩等于接触压力乘以接触面积再乘以摩擦系数。当驱动扭矩超过该极限时，轮毂与轮胎之间将发生相对滑动，即“打滑”。打滑不仅导致驱动力丧失，还会磨损接触界面，进一步降低摩擦力，造成不可逆性损伤。因此，设计压配式轮胎时，需要确保过盈量产生的摩擦力矩高于实际工况中的峰值扭矩，并预留安全裕度。

 影响扭矩传递可靠性的关键因素

过盈量的选择是设计的核心。过盈量不足，接触压力过低，容易打滑；过盈量过大，装配困难，且可能使轮胎内圈材料产生过大的拉伸应力，导致开裂或加速松弛。不同材料的允许变形量不同：天然橡胶的拉伸率较好，允许较大的过盈量；聚氨酯弹性体的强度更高，但对变形敏感，需要控制过盈量在合理范围。一般而言，过盈量通常取轮毂直径的百分之一到百分之三，具体数值需根据材料硬度、轮胎厚度和工况载荷进行核算。

摩擦系数是另一项重要参数。干燥清洁的橡胶与钢之间的静摩擦系数通常在0.6至0.8之间。但实际使用中，接触界面可能渗入油污、水或粉尘。油脂会大幅降低摩擦系数，使原本可靠的配合变得容易打滑。因此，安装压配式轮胎时，需要充分清洁轮毂表面，并避免使用润滑脂辅助压入。某些设计中会在轮毂表面加工滚花或沟槽，以增加机械嵌入效果，提高抗滑转能力。

材料的蠕变与松弛特性会影响长期使用的可靠性。橡胶和聚氨酯属于粘弹性材料，在持续的压力作用下会发生应力松弛，即接触压力随时间逐渐下降。若初始过盈量偏小，运行一段时间后可能出现打滑。高质量的压配式轮胎会通过配方调整和预压缩处理，减缓应力松弛速率，确保在设备寿命期内保持足够的抱紧力。

 装配工艺对可靠性的影响

压配式轮胎的装配质量直接决定了扭矩传递的可靠性。常见的装配方法有三种：一是机械压入法，用液压机将轮毂垂直压入轮胎内孔，需要保证对中精度，避免偏斜；二是热装法，将轮胎加热至一定温度（通常不超过100摄氏度，以防材料老化），使其内孔膨胀后套入轮毂，冷却后收缩抱紧；三是冷缩法，用液氮冷却轮毂，使其外径收缩后放入轮胎内孔，恢复常温后形成过盈配合。

无论采用何种方法，装配过程中都应避免损伤轮胎内圈表面。划伤或撕裂会降低接触面积，产生应力集中，缩短使用寿命。装配后应检查轮胎端面与轮毂法兰是否贴合均匀，必要时进行静平衡测试。

 结语

压配式轮胎依靠过盈配合产生的接触压力与摩擦力传递扭矩，结构简洁且可靠性高。其核心设计在于选择合适的过盈量、控制摩擦界面条件、考虑材料的应力松弛特性。在实际应用中，正确装配和定期检查接触状态是防止打滑的关键。对于叉车、矿山机械、港口拖车等需要在刺扎、油污、高温环境下作业的重型设备，压配式轮胎提供了一种免充气、免频繁维护的解决方案。理解过盈配合的力学原理，有助于设备管理人员合理选型与维护，充分发挥这一传统连接方式的潜力。
